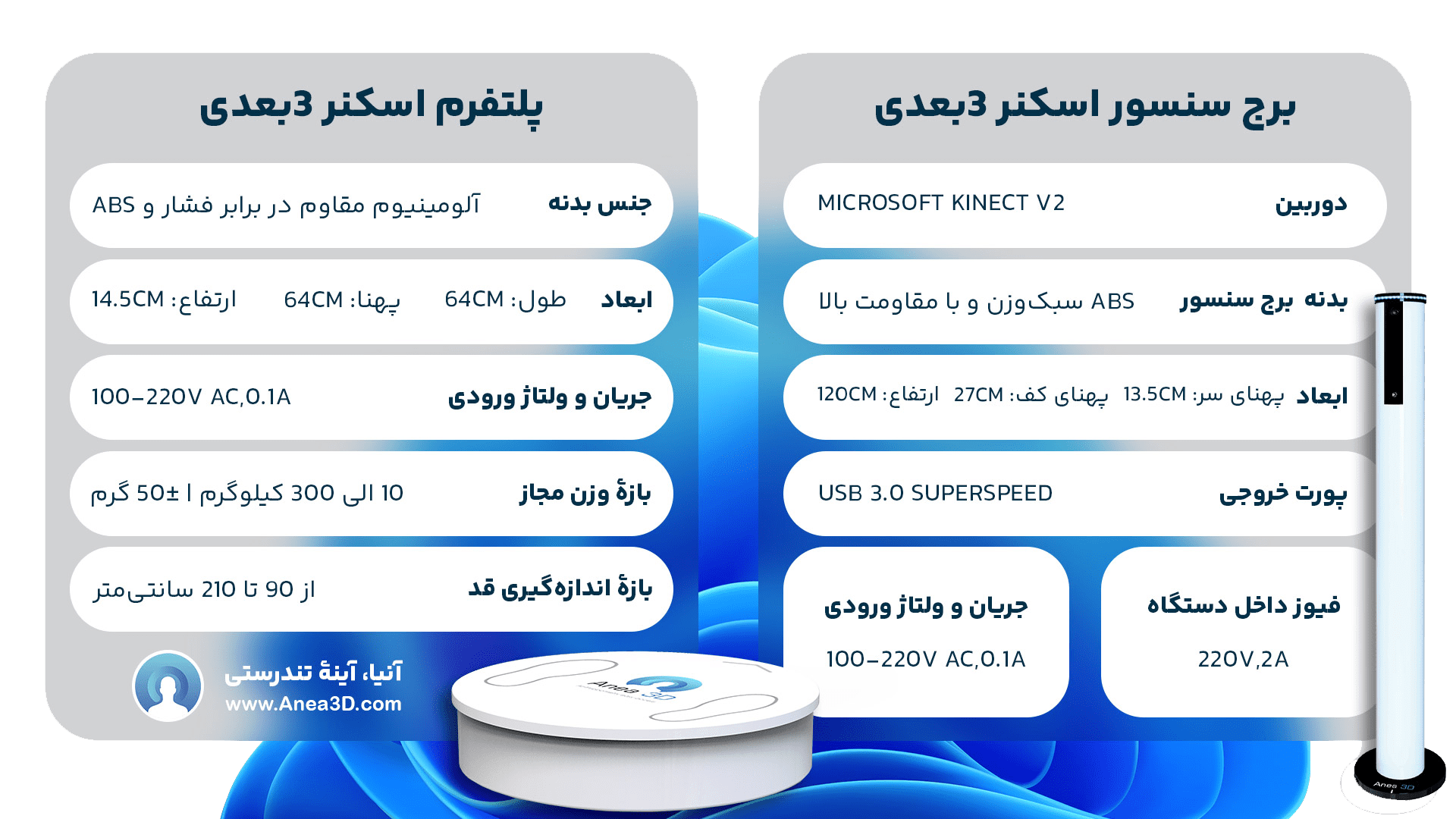

اسکنر سه بعدی بدن آنیا از چه سخت افزاری تشکیل شده است؟

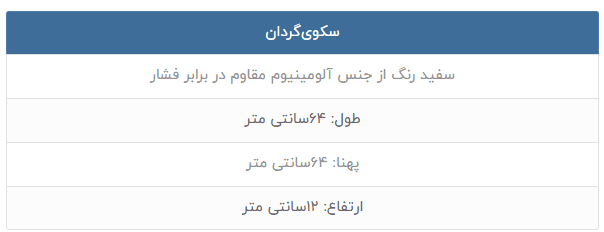

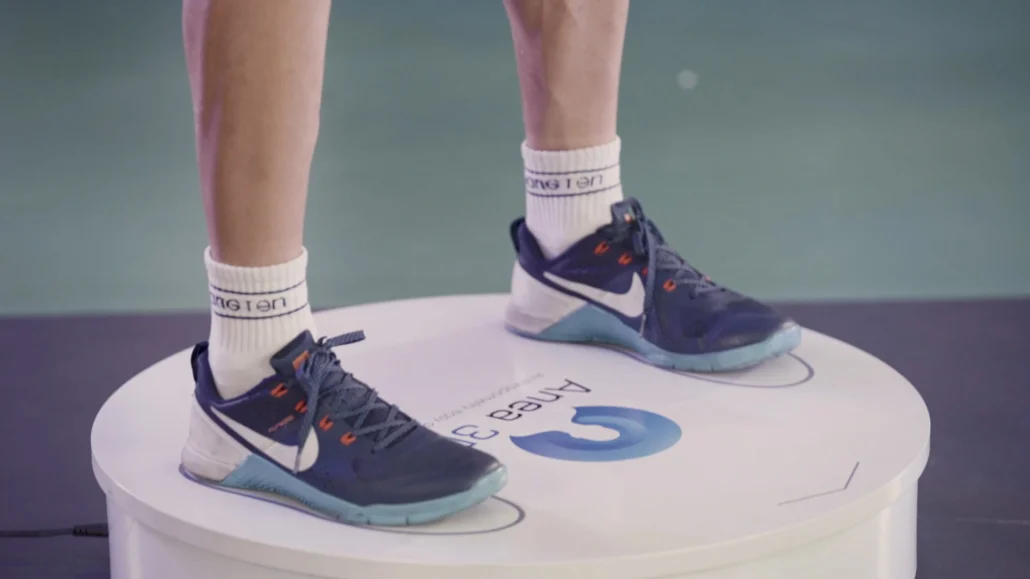

سکوی گردان اسکنر بدن | Scanner Platform
سکوی اسکنر سه بعدی، وظیفه اصلی آن وزن گیری و چرخاندن فرد به صورتی است که تصویر برداری سه بعدی از زوایای مختلف انجام گیرد. سکوی گردان از طریق ارتباط بدون سیم (WIFI) با برج و کامپیوتر ارتباط برقرار می کند. وزن سکو تقریبا ۱۷ کیلوگرم و ارتفاع آن ۱۲ سانتی متر است. دارای ۶ عدد پایه Load Cell زیر سکو تعبیه شده است و دقتی معادل ۲۵ گرم را برای وزن سنجی فراهم می کند. سرعت چرخش سکو نیز ۱ دور در ۴۵ ثانیه می باشد.

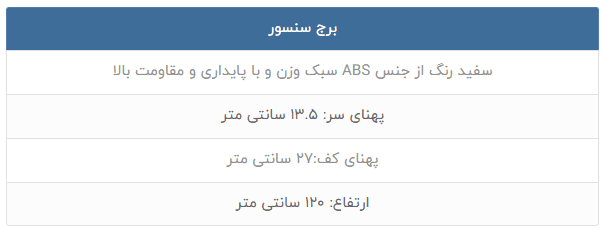

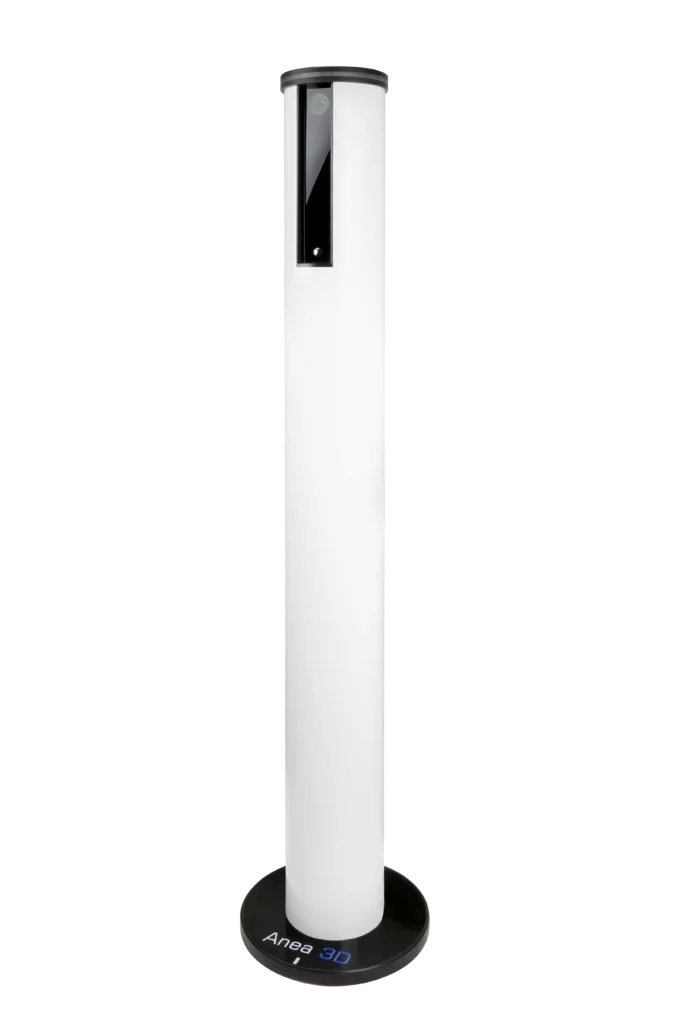

برج سنسور | Sensor Tower
برج سنسور اسکنر بدن از یک بدنه با جنس ABS ساخته شده، دارای یک دوربین 3D با رزلوشن بالاست که برای عکاسی از بدن به شکل سه مورد استفاده قرار می‌گیرد. وزن برج سنسور تقریبا ۵ کیلوگرم و ارتفاع آن ۱۲۰ سانتی‌متر است. سنسور به کار گرفته شده در برج Microsoft Kinect v2.0 است که دقتی معادل ۵ میلی متر را برای اندازه گیری های ما فراهم می کند. در بالای برج یک حلقه رنگی Headlight تعبیه شده که شما را از وضعیت‌های مختلف سیستم آگاه می سازد.
اسکن سه بعدی به چه صورت انجام می گیرد؟
کافی است فقط ۴۵ ثانیه بروی سکوی اسکنر سه بعدی بدن آنیا قرار گرفته تا حدود ۷۰۰ تصویر عمق از تمامی جهات بدن گرفته شود، تجمیع این تصاویر مدل سه بعدی ۳۶۰ درجه بدن را تشکیل می دهد.
سپس این مدل سه بعدی با استفاده از الگوریتم های پردازش تصویر، علم آنتروپومتری (سنجش بدن) و نیز با استفاده از روشهای ریاضی تجزیه و تحلیل می شود و گزارش وضعیت بدن قابل رویت خواهد بود.

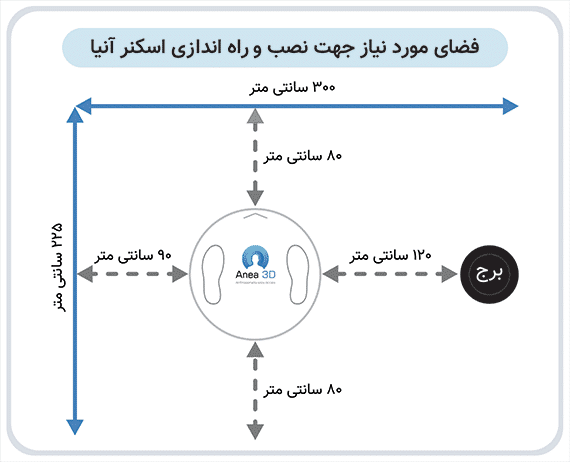

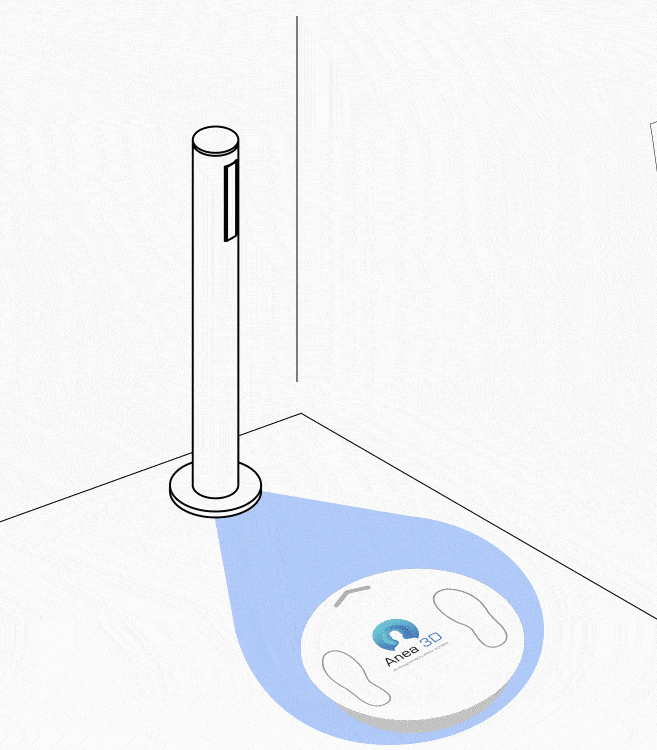

فضای مناسب برای راه اندازی اسکنر بدن
فضای مورد نیاز
فاصله بین برج و سکو: ۱۲۰ سانتی متر
فاصله سکو با دیوار پشت: ۹۰ سانتی متر
فاصله سکو از طرفین : ۸۰ سانتی متر
نور محیط: دارای روشنایی مناسب و نور کافی برای دید
Wifi: نیاز به دسترسی به شبکه WiFi
محدوده قد و وزن افراد برای استفاده از اسکنر
وزن : بین ۱۰ تا ۲۰۰ کیلوگرم
قد: بین ۱۰۰ تا ۲۰۰ سانتی متر

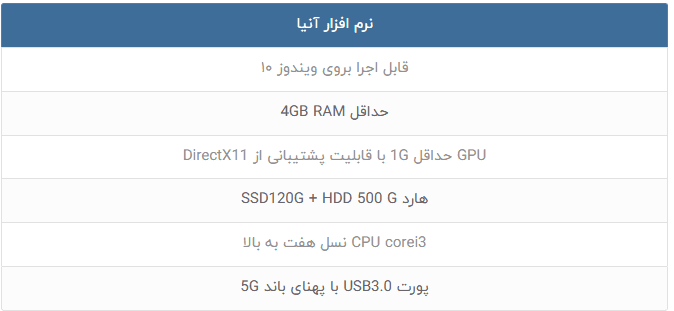

مشخصات سیستم پیشنهادی جهت اجرای نرم افزار آنیا
